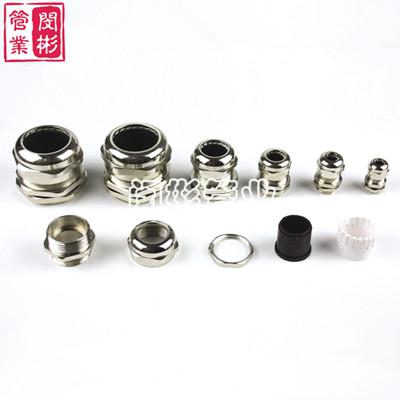

產品特性
特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，
夾緊電纜范圍大，抗拉力特強，
可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。
產品描述
螺紋規格：公制（Mefric）德制（PG）、美制（NPT）
工作溫度： 靜態：-40℃~＋110℃，短時可達＋120℃; 動態：-20℃~＋80℃，短時可達＋100℃。
產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
產品認證：歐洲CE認證、歐洲ROHS認證、歐洲REACH認證
所獲專利：實用新型專利，專利編號為ZL 2010 2 0530888.7
防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
螺紋長度： 短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。
產品特性：特殊夾緊爪與夾緊圈凹凸相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大、抗拉力強、可防水、防塵、抗鹽、耐酸堿、酒精、油脂及一般溶劑。
使用方法: 金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。
更多選擇：可根據客戶實際需要，特別定制。需要訂購時歡迎來電咨詢。
| 美制螺紋G系列 | |||||||
| 產品編號 | 螺紋規格AG | 適用電纜 | 螺紋外徑 | 一英寸所含牙數 | 螺紋長度GL(mm) | 接合長度 H(mm) | 扳手徑 size(mm) |
| NP1/4A | G1/4 | 6.5-3 | 13.1 | 19 | 7 | 19 | 14 |
| NP3/8A | G3/8 | 8-4 | 16.6 | 19 | 8 | 19 | 18 |
| NP1/2A | G1/2 | 12-6 | 20.9 | 14 | 8 | 22 | 22 |
| NP3/4A | G3/4 | 18-13 | 26.4 | 14 | 9 | 25 | 30 |
| NP1A | G1 | 25-18 | 33.2 | 11 | 11 | 29 | 40 |
| NP1-1/4A | G1-1/4 | 33-25 | 41.9 | 11 | 13 | 35 | 50 |
| NP1-1/2A | G1-1/2 | 38-32 | 47.8 | 11 | 14 | 37 | 57 |
| NP2A | G2 | 44-37 | 59.6 | 11 | 14 | 38 | 65 |
| NP2-1/2A | G2-1/2 | 52-42 | 75.1 | 11 | 15 | 38 | 77 |
| NP3A | G3 | 70-65 | 87.8 | 11 | 15 | 48 | 94 |
| NP1/4B | NPT1/4 | 6.5-3 | 13.6 | 18 | 7 | 19 | 14 |
| NP3/8B | NPT3/8 | 8-4 | 17 | 18 | 8 | 19 | 18 |
| NP1/2B | NPT1/2 | 12-6 | 21.2 | 14 | 8 | 22 | 22 |
| NP3/4B | NPT3/4 | 18-13 | 26.5 | 14 | 9 | 25 | 30 |
| NP1B | NPT1 | 25-18 | 33.2 | 11.5 | 11 | 29 | 40 |
| NP1-1/4B | NPT1-1/4 | 33-25 | 41.9 | 11.5 | 13 | 35 | 50 |
| NP1-1/2B | NPT1-1/2 | 38-32 | 48 | 11.5 | 14 | 37 | 57 |
| NP2B | NPT2 | 44-37 | 60 | 11.5 | 14 | 38 | 65 |
| NP2-1/2B | NPT2-1/2 | 52-42 | 72.6 | 8 | 15 | 38 | 77 |
| NP3B | NPT3 | 70-65 | 88.6 | 8 | 15 | 45 | 94 |
| NPPG42A | PG42 | 38-32 | 54 | 54-54.2 | 13 | 38 | 57 |
| NPPG42B | PG42 | 31-25 | 54 | 54-54.2 | 13 | 38 | 57 |
| NPPG48A | PG48 | 44-37 | 59.3 | 59.3-59.5 | 14 | 38 | 64 |
| NPPG48B | PG48 | 35-29 | 59.3 | 59.3-59.5 | 14 | 38 | 64 |
| NPPG63 | PG63 | 52-42 | 72 | 72-72.2 | 15 | 42 | 77 |
